Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, avec le code de soudage des ponts AASHTO/AWS D1.5M qui fonctionne comme la norme technique obligatoire de base régissant tous les travaux de préfabrication en atelier et de soudage sur le terrain de ces structures de ponts.Formulé et mis à jour conjointement par l'American Welding Society (AWS) et l'American Association of State Highway and Transportation Officials (AASHTO), le dernier code D1.5M de la neuvième édition 2025 est spécialement adapté aux aciers de pont structurels au carbone et aux aciers à faible alliage, à la différence de la spécification générale de soudage structurel AWS D1.1 par une résistance à la fatigue plus stricte, réglementation de la lutte contre les fractures et des essais non destructifs visant les charges des véhicules cycliques de pont et l' érosion environnementale à long terme.Les poutres de boîtes en acier reposent entièrement sur des soudures à rainures à pénétration complète et des systèmes de raffermissement soudés à filets pour former des sections transversales creuses fermées; par conséquent, chaque chaîne de fabrication, de l'inspection de l'acier ordinaire jusqu'à l'acceptation de la soudure finie, est strictement limitée par les clauses D1.5M qui déterminent directement la sécurité de la structure,la durabilité et les performances anti-fatigue de l'ensemble du pont pendant des décennies d'exploitation;Ce document élabore la configuration structurelle des ponts de poutres en acier standard, le cadre de spécification de base de AWS D1.5M,contrôle de soudage classé entre composants critiques et non critiques en cas de fracture, les normes d'exécution de fabrication et la valeur d'application technique pratique du système standard.

1Composition structurelle et avantages mécaniques du pont à poutres en acier standard

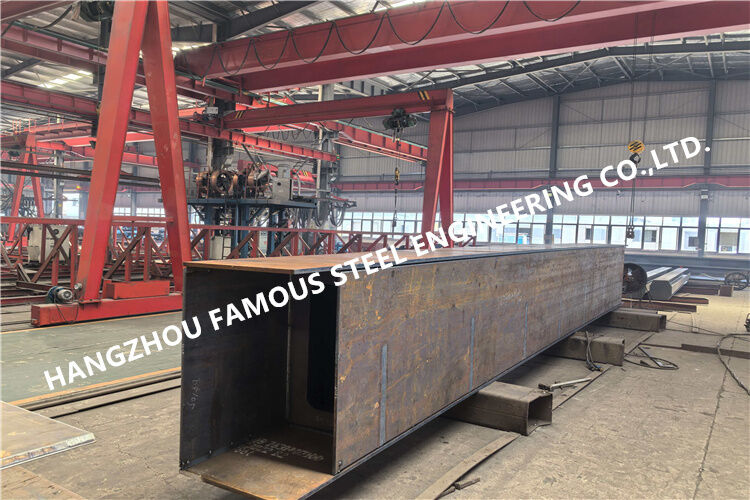

Une poutre en acier orthotrope typique est constituée de cinq composants soudés au noyau: plaque ortotrope supérieure, plaque verticale, plaque de flange de tension inférieure,des raffermisseurs fermés/ouverts longitudinaux soudés sur les surfaces intérieures des plaques et des diaphragmes intermédiaires transversaux espacés le long de la direction longitudinale du pontL'épaisseur de la plaque principale classique varie de 12 mm à 32 mm, tandis que les plaques de raffermissement secondaire et les plaques de diaphragme adoptent des plaques d'acier laminées de 10 mm à 20 mm.tous les segments discrets avec des longueurs préfabriquées en usine de 10 ∼ 30 mètres sont transportés sur les chantiers de construction pour le soudage final par splice en tant que poutres continues à pleine portéeComparé aux poutres de plaque en forme de I traditionnelles, la section transversale de la boîte fermée présente une rigidité de torsion exceptionnelle et une capacité de répartition latérale de la charge.résistant efficacement aux charges excentriques des camions routiers et aux chocs dynamiques des trains à grande vitesse, réduisant la consommation globale d'acier de près de 15%­22% avec des paramètres de conception identiques de la portée et de la charge.

Les matériaux de base utilisés pour les poutres à boîtes de la norme américaine suivent principalement les grades d'acier structurel de la série AASHTO M270 (équivalent à ASTM A709), y compris le grade 345 (A709 Gr50),HPS485W acier résistant aux intempéries à haute résistance et acier à faible alliage à haute résistance de la catégorie 690Les côtes longitudinales fermées des ponts ortotropes supérieurs en forme de U sont soudés en continu sous les plaques du pont,formant un système intégré de roulement ortotropes de revêtement qui disperse uniformément les charges concentrées des roues sur les treillis et les brides inférieuresCes joints soudés denses côte à plaque sont les positions les plus sujettes à la fatigue des poutres de boîtes et deviennent des objets d'inspection clés régis par les exigences de tolérance de soudure anti fatigue D1.5M. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, dont les tailles de soudure des filets, les critères de préchauffage et d'acceptation des défauts sont clairement définis aux clauses 6 et 8 de la norme D1.5M.

2Cadre réglementaire de base de l'AWS D1.5M pour le soudage de poutres en boîte

À la différence des normes universelles de soudage de construction, D1.5M est compilé spécifiquement pour un environnement de service de pont avec des charges alternantes répétées,fluctuations de température et atmosphère corrosive extérieure, avec un total de 12 clauses formelles dans la version actuelle de 2025, parmi lesquelles les clauses 1·11 fixent des exigences générales en matière de soudage pour les éléments non critiques en cas de fracture (NFCM),et exclusive Clause 12 établit des spécifications strictes de contrôle des fractures pour les membres fracture-critique (FCM), la disposition la plus fondamentale pour le contrôle de la flange de tension de la poutre de boîte et de la soudure à jonction principale. La norme est compilée dans un format à deux unités (métrologie D1.5M et impériale D1.5),satisfaire simultanément à la fabrication métrique internationale et à la mesure des dimensions américaines..

Le principe de classification de base de D1.5M consiste à séparer FCM et NFCM pour un contrôle technique différencié: FCM fait référence à la bride de tension inférieure de la poutre de la boîte,soudes à rainures d'épissure longitudinale à pénétration complète de toile et épissures principales de pont orthotropes, dont la fracture soudaine et fragile sous charges de service déclencherait un effondrement global partiel ou complet du pont sans trajet de transfert de charge redondant,composants de tension principale de poutres à cellule unique à deux boîtesToutes les soudures FCM appliquent trois règles obligatoires de la clause 12: des tableaux de température de préchauffage/intervalle personnalisés indépendants de la NFCM,Épreuve de ténacité à faible température à Charpy V-notch (CVN) pour le métal de soudure déposé et la zone affectée par la chaleur, ainsi qu'un test ultrasonique (UT) de couverture complète amélioré et un examen non destructif (NDE) effectué par des inspecteurs certifiés de niveau II.les poutres à boîtes multicellulaires avec trois chambres de boîtes parallèles ou plus possèdent des voies de support de force redondantes et la plupart des soudures à renforcement interne et à diaphragme sont classées dans la catégorie NFCM, en adoptant des tableaux généraux de préchauffage et une inspection visuelle conventionnelle plus une EPN partielle par point selon la clause 6 de D1.5M.

L'approbation de la spécification de la procédure de soudage (WPS) et du dossier de qualification de la procédure (PQR) est la condition préalable principale avant la fabrication de lots de poutres de boîtes réglementées par la clause D1.5M 3;tous les procédés de soudage appliqués, y compris le soudage par arc submergé (SAW) pour les soudures à rainures à longue bride droite, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal productionLes soudures à joints pour l'assemblage de composants sont également conformes aux spécifications de soudage à joints D1.5M: les soudures à joints temporaires qui doivent être complètement remis en fusion lors du soudage continu ultérieur peuvent renoncer à une préchauffage stricte,Les soudures à joints permanents réservées nécessitent des normes de préchauffage et de qualité identiques correspondant aux soudures finies..

3Contrôle détaillé de la qualité du soudage et tolérance aux défauts pour les poutres de boîte par D1.5M

La tolérance aux imperfections géométriques de soudage mise à jour dans D1.5M:2025 vise directement les défauts de soudage typiques des poutres de boîte, y compris la sous-coupe, la pénétration incomplète et la porosité.avec trois niveaux de limite de sous-coupe classée récemment optimisée pour remplacer l'ancienne réglementation à double norme Pour les soudures de rainures sur les poutres de caisse, sur les brides de tension et sur les zones de tension de la trame (soudure transversale à la contrainte de traction primaire), la profondeur maximale admissible de coupe est limitée à 0,01 pouce (0,254 mm),la tolérance la plus stricte pour empêcher l'apparition de fissures de fatigue dues à la concentration de contrainte aux encoches sous-coupées; la soudure sous-coupe des filets d'angle rigideur permet une profondeur allant jusqu'à 1/8 de pouce, et les soudures de connexion auxiliaire ordinaires sans tension appliquent un seuil de 1/16 de pouce sous-coupe,), les inspecteurs de l'usine peuvent être guidés efficacement dans leur jugement sur l'acceptation sur place des soudures à solidificateur massif sur l'espace intérieur de la boîte..

Le contrôle de la température de préchauffage et d'interpassage est un autre élément réglementaire D1.5M essentiel pour la fabrication de poutres de boîtes en plaque épaisse afin d'éviter les fissurations à froid induites par l'hydrogène.La valeur minimale de préchauffage est déterminée par la qualité de l'acier de base, l'épaisseur de la plaque et la température ambiante via des tableaux standard attachés: pour la plaque A709 Gr50 de plus de 38 mm utilisée pour la bride du fond de la boîte, la préchauffage NFCM commence à 70 °F (21 °C),tandis que la préchauffure correspondante de la MFC atteint plus de 65 °C (65 °F) avec une épaisseur identique selon les tableaux spéciaux de la clause 12.; la température supérieure de l'interface est plafonnée pour contrôler l'entrée de chaleur de soudage et affiner la structure des grains de soudage pour améliorer la ténacité à basse température,particulièrement critique pour le soudage par épissure en plein air d'hiver des poutres de boîtes .

La portée des essais non destructifs diffère fortement selon les catégories de membres dans le cadre de la D1.5M:toutes les soudures à rainures FCM à pénétration complète des jonctions principales de poutres de boîtes nécessitent un balayage UT à 100% après soudage refroidissement à température ambiante, avec des critères de rejet plus stricts que D1.1; les soudures à filets NFCM reliant les diaphragmes et les durcisseurs internes adoptent un échantillonnage périodique, une inspection UT et un contrôle visuel complet,Seule l'indication de fissure de surface déclenche des essais supplémentaires de pénétrant liquide (PT)Les soudures défectueuses non qualifiées doivent être réparées par WPS et re-souder complètement après avoir complètement éliminé la zone défectueuse par broyage ou gouge,avec des soudures FCM réparées répétant un nouveau test complet de NDE comme soudure de production d'origine selon les clauses de réparation standard .

4Application technique et importance industrielle de la norme D1.5M pour les ponts à poutres en boîte

Depuis que D1.5M est devenu la spécification de référence obligatoire du manuel de conception de pont LRFD AASHTO,plus de 70% des ponts routiers à poutres en acier à portée moyenne et longue en Amérique du Nord adoptent cette norme pour la gestion du cycle complet du soudage, s'étendant à des projets internationaux d'appel d'offres à l'étranger en Asie du Sud-Est, au Moyen-Orient et en Afrique selon des codes de conception américains.L'exécution de 5M unifie les critères de jugement de fabrication parmi les concepteurs, les fabricants d'acier, les inspecteurs tiers et les entrepreneurs en construction,éliminer les exigences techniques incohérentes causées par les spécifications régionales de département dispersées avant la publication de la norme AWS-AASHTO unifiée dans les années 1970.

Du point de vue économique et de la durabilité, le contrôle de soudure anti-fatigue standardisé D1.5M réduit efficacement les coûts de maintenance des poutres de boîtes de pont en acier orthotrope en raison de la fissuration de la fatigue au stade précoce;les spécifications de résistance à la préchauffage et à la fracture réduisent de plus de 60% le taux de réparation de la fissuration à froid lors de la fabrication de plaques épaisses, ce qui réduit la durée totale de construction et le coût du projet pour les segments de poutres de boîtes préfabriquées.Avec la popularisation progressive des poutres de boîtes en acier résistant aux intempéries de haute performance HPS dans l'ingénierie des ponts modernes, D1.5M continue de mettre à jour les clauses de paramètres de soudage correspondantes dans chaque nouvelle édition pour correspondre au développement de nouveaux matériaux en acier,maintenir sa position dominante dans l'industrie américaine et mondiale du soudage de ponts en acier à poutres de type américain..

Conclusion

La caractéristique structurelle soudée à section fermée inhérente au pont de poutre en boîte d'acier détermine le rôle indispensable de la norme AWS D1.5M dans tout son cycle de vie de fabrication.La norme est un système de gestion unique de la MFC/NFCM, règles de préchauffage ciblées,la tolérance aux défauts graduée et le schéma de NDE par niveaux sont développés en fonction des caractéristiques de fatigue et de risque de fracture des poutres de boîtes sous une charge de véhicule alternée à long terme.La révision continue et l'optimisation technique du D1.5M suivent le rythme de l'acier de pont de haute performance et des progrès technologiques innovants en matière de soudage.devenir une garantie technique fondamentale pour une longue durée de vie, la construction de ponts en acier à poutres de haute sécurité selon la norme américaine,et fournissant également un système de spécification de référence mature pour l' ingénierie mondiale de ponts de poutres de boîtes en acier pratiquant les normes américaines de conception d' autoroutes.
